曲線にはどんな種類があって、どう社会に役立っているのか(その6)-トロコイド・リマソン・カージオイド等-

このレポートの関連カテゴリ

文字サイズ

リマソンのトリセクトリックス(三等分線)について

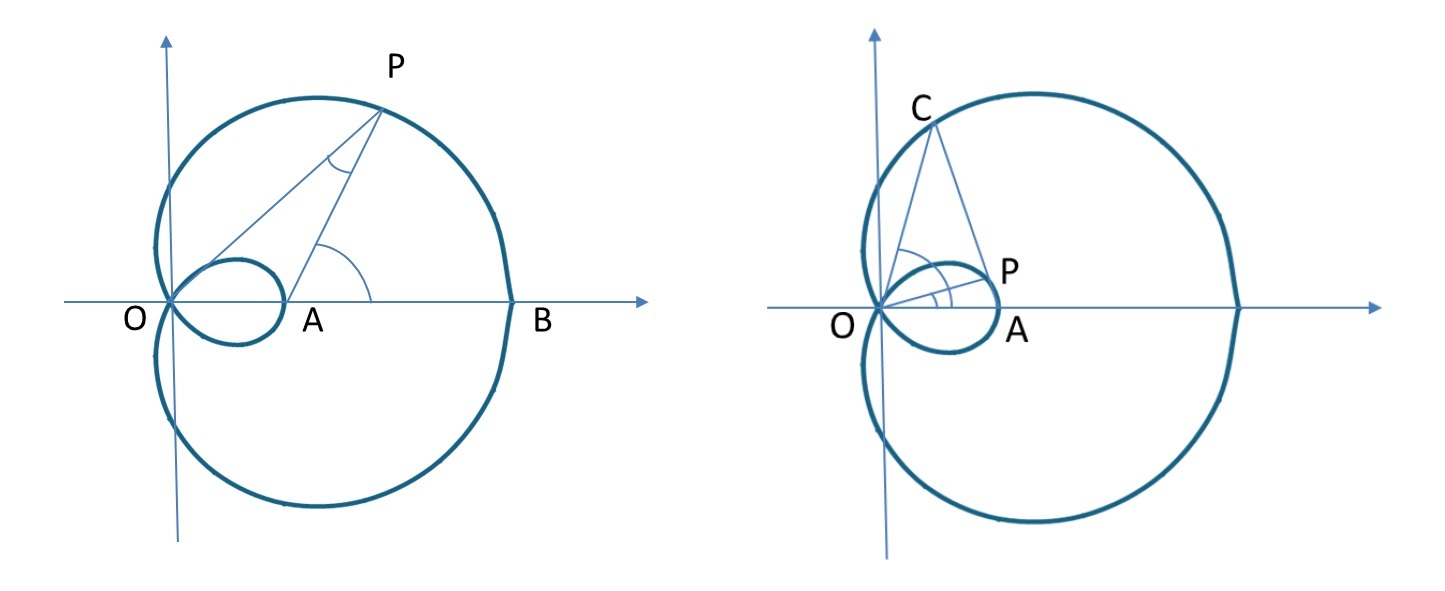

a=1、b=0.5のときの図形がトリセクトリックスと呼ばれるのは、以下の図において、(1) ∠BAPの角度が∠APOの角度の3倍になっている(外側のループの三等分性)、(2) ∠AOCの角度が∠AOPの角度の3倍になっている(内部ループの三等分性)、ことによる。
リマソンのトリセクトリックス(三等分線

カージオイドについて

カージオイド ここでは、上記で示したように「リマソン」の一種であり、前回の研究員の眼で述べたように「エピサイクロイド」の特殊なケースにもなっている「カージオイド(cardioid」について述べる。

カージオイドは、その形状から「心臓形」とも呼ばれる。まさに、英語のcardioid自体が、ギリシア語のκαρδιά (kardia心臓)に由来しており、その形状に因んで、この名前が付けられている。

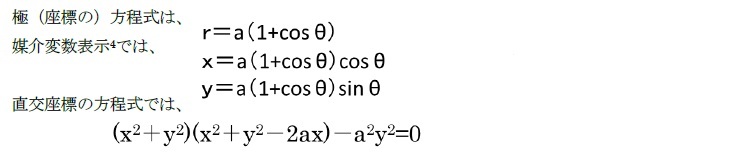

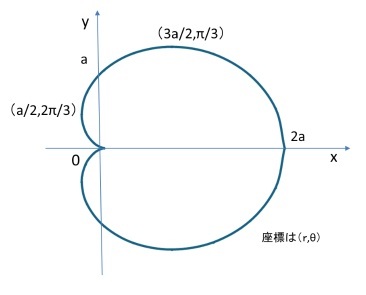

「カージオイド」は、以下のような形で表される。
カージオイド

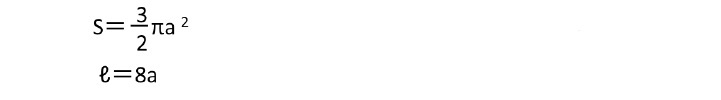

また、曲線で囲まれる面積Sと曲線の弧長ℓは、以下の通りとなる。
曲線で囲まれる面積Sと曲線の弧長ℓ
カージオイドは、放物線の反転図形5(反転の中心が焦点)となっている。

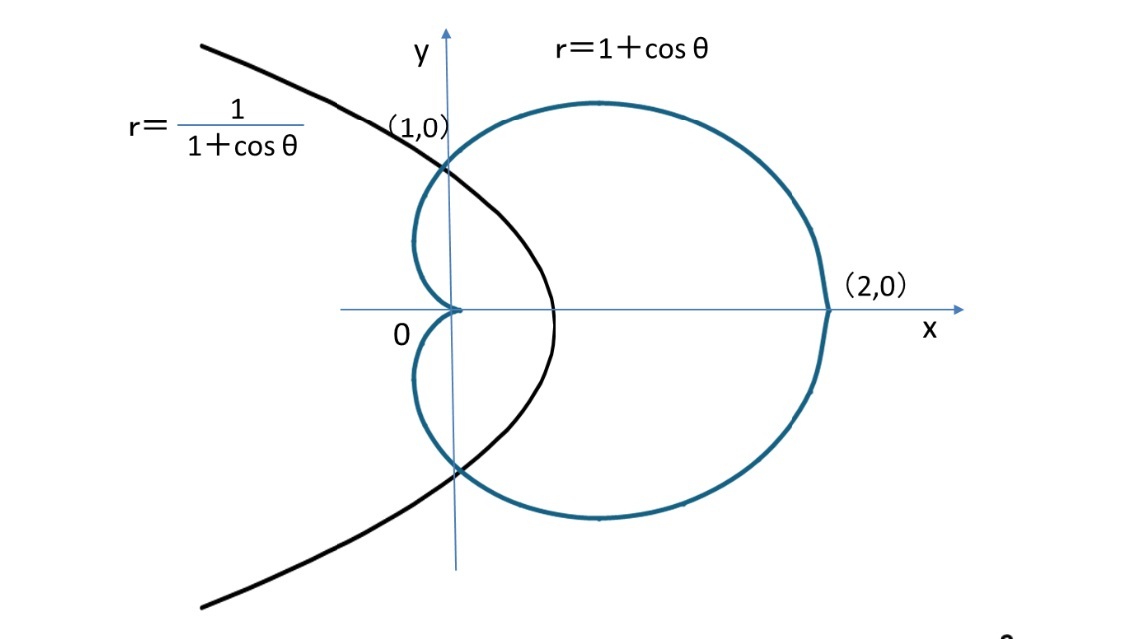

具体的には、a=1 のときの、カージオイドとその反転図形との関係は、以下の図のようになっている。
a=1 のときの、カージオイドとその反転図形との関係
より一般的に、円錐曲線(楕円、放物線、双曲線)6の極方程式は、と表される(ここで、eは離心率、ℓは焦点から準線までの距離にeを掛けた値)が、その反転図形(反転の中心は焦点の1つ)の極方程式は、
反転図形(反転の中心は焦点の1つ)の極方程式
と表され、これはリマソンとなる。則ち、円錐曲線の反転図形はリマソンとなる。

e=1 のときが放物線で、(上記のように)その反転図形がカージオイドとなる。また、0<e<1 のときが楕円で、その反転図形は内部ループを有しないリマソンとなる。さらに、e>1 のときが双曲線で、その反転図形は内部ループを有するリマソンとなる。

5 中心O、半径rの円に関して、OP・OQ=r2 が成り立つとき、点Qはこの円に関して点Pと対称である、という。任意の点Pから点Qへの変換を「反転」といい、Oを「反転の中心」という。
6 円錐曲線(極方程式、焦点、準線等)については、以前の研究員の眼「曲線にはどんな種類があって、どう社会に役立っているのか(その1)-円錐曲線(楕円、放物線、双曲線)とは-」(2023.10.16)で説明しているので、こちらを参照していただきたい。

最後に

以上、今回は、「トロコイド」、「パスカルの蝸牛形」とも呼ばれる「リマソン」及び前回の研究員の眼でも紹介した「カージオイド」等について報告してきた。

媒介変数表示によって、各種の曲線を表すことができるが、それらがまたその表示形式等によって、いくつかに分類されながらも、思わぬところで、共通部分を有していることもある。さらには、今回紹介したように、リマソンと(以前に紹介した)円錐曲線は、お互いの反転図形として、密接に関係していることにもなっている。なかなか興味深いことだと思われるが、いかがだろうか。

次回の研究員の眼では、これまで紹介してきたこれらの「サイクロイド曲線」等が社会において、どのように利用されているのか等について報告する。

(2024年06月06日「研究員の眼」)
